RD13 – Pont de Says

Objet du marché

Les travaux concernaient le renforcement et la consolidation du Pont de Says situé sur la RD13 de la commune de CHAMPAGNÉ ST HILAIRE.

Caractéristiques de l’ouvrage

L’ouvrage objet des travaux est le pont de décharge situé à environ 30 mètres de l’ouvrage sur le Clain.

L’ouvrage est un pont voute en maçonnerie ancien possédant 1 arche en plein cintre large aux naissances.

Les caractéristiques dimensionnelles de l’ouvrage sont les suivantes :

• Ouverture = 3,05m
• Tirant d’air = 1,35m
• Longueur de l’ouvrage = 9,00m
• Largeur hors tout = 6,20m

Pathologies du marché

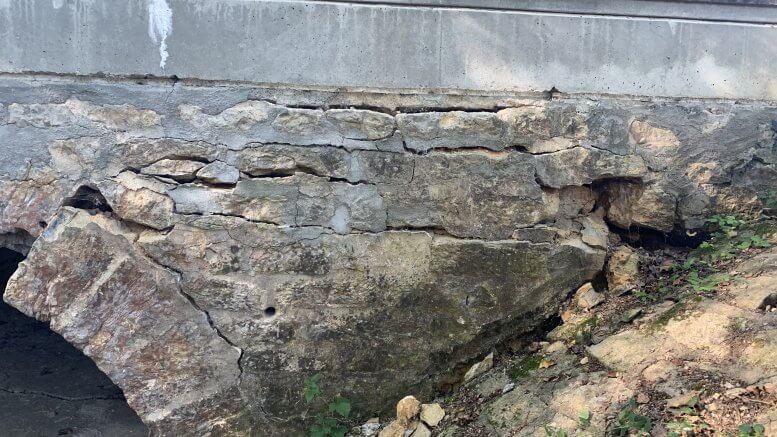

• Glissement du tympan et du piédroit côté aval rive gauche. Ce glissement provoque un désaffleurement de la maçonnerie et une ouverture de fissure très importante.
• Fissuration générale du radier
• Quarts de cônes désolidarisés
• Affaissement et glissement du talus aval rive gauche entre les deux ouvrages

Description des travaux

• Étaiement de l’ouvrage et butonnage du tympan
• Injection de la maçonnerie
• Démolition de radier

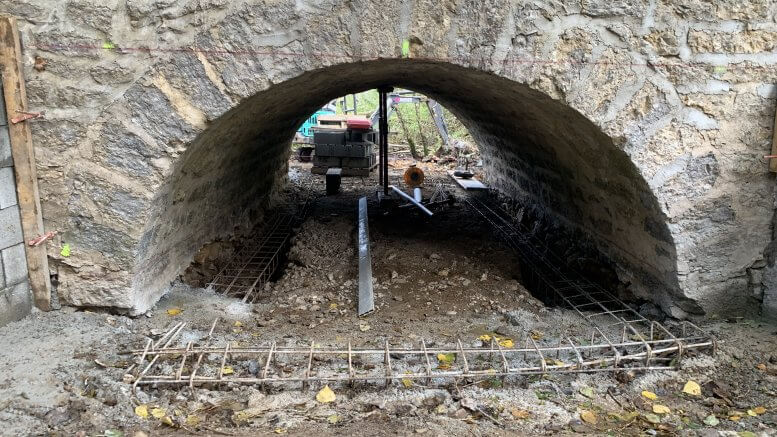

• Réalisation d’un radier en béton armé
• Démontage de tympan et de piédroit
• Reconstruction de tympan et de piédroit

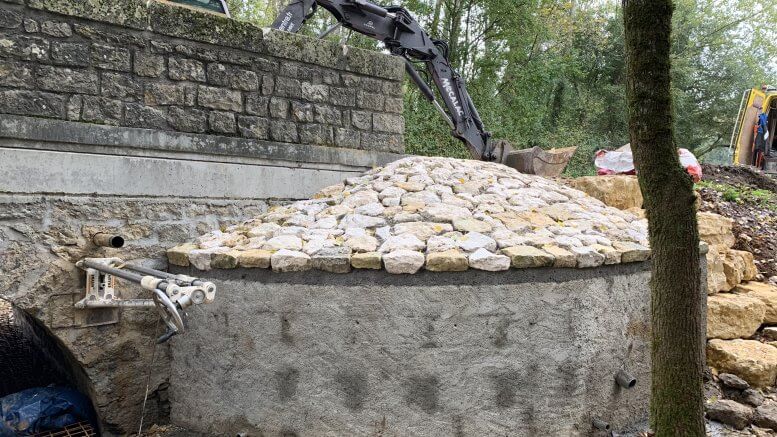

• Reconstruction des perrés : béton de propreté, treillis soudés, moellons maçonnés

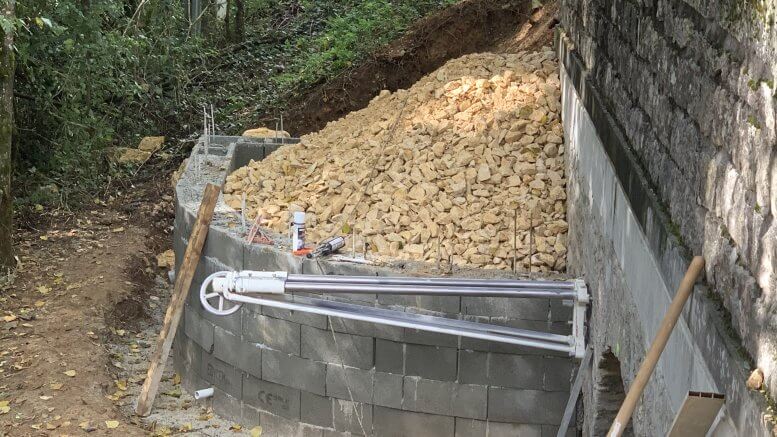

• Pose d’enrochements pour maintien des talus du côté amont et aval rive gauche

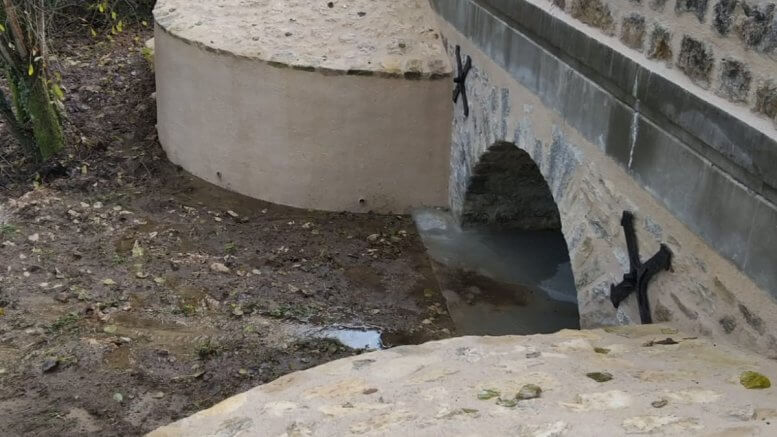

• Mise en œuvre de tirants d’enserrements pour sécurisation de l’ouvrage
